Шариковые подшипники

Шариковые подшипники применяются в большинстве технических устройств. Они представляют собой одну из разновидностей подшипников качения. Их преимуществом по сравнению с другими изделиями подшипниковой группы составляет низкий момент трения деталей в процессе эксплуатации. Это свойство позволяет шариковым подшипникам развивать высокие скорости вращения.

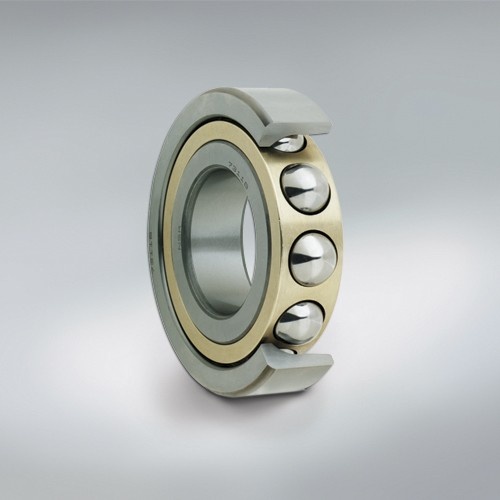

Структуру изделия составляют:

  • тела качения;
  • наружное и внутреннее кольца;
  • сепаратор (полимерный, штампованной, обработанный).

Таким образом механизм действия подшипников заключается в следующем: тела качения (шарики) помещаются в сепараторы и движутся по внутренним дорожкам колец, распределяя оказываемую нагрузку.

Типы

По числу рядов шарикового подшипника различают однорядные и многорядные изделия. Они несколько отличаются структурой строения. Конструкция однорядного шарикового подшипника, как правило, неразборная и включает в себя 1 ряд тел качения. Двурядные шариковые подшипники имеют 2 ряда этих элементов изделия.

По способу компенсации перекоса осей шариковых подшипников в процессе работы выделяют несамоустанавливающиеся и самоустанавливающиеся образцы. Последние являются более надежными в процессе эксплуатации.

В зависимости от восприимчивости к нагрузке шариковые подшипники разделяют на:

  • радиальные (работают в условиях радиальной силы и сильной загрязненности);
  • упорные (эксплуатируются при осевых нагрузках (параллельно оси вала) умеренного характера в условиях высокой частоты вращения);
  • радиально-упорные (могут работать в условиях осевой и радиальной силы, причем способность к восприятию первой зависит от величины угла контакта: чем он больше, тем выше осевая грузоподъемность, а значит и радиальная нагрузка гораздо ниже);
  • с четырехточечным контактом (эксплуатируются при осевых нагрузках в обоих направлениях или комбинированной радиальной с одновременным воздействия осевой).

Как уже отмечалось выше, шариковые подшипники имеют очень широкую сферу применения: высокоточные механизмы, используемые в различных отраслях промышленности (машиностроение, сельское хозяйство, строительство, здравоохранение, аэкрокосмонавтика и пр.).
